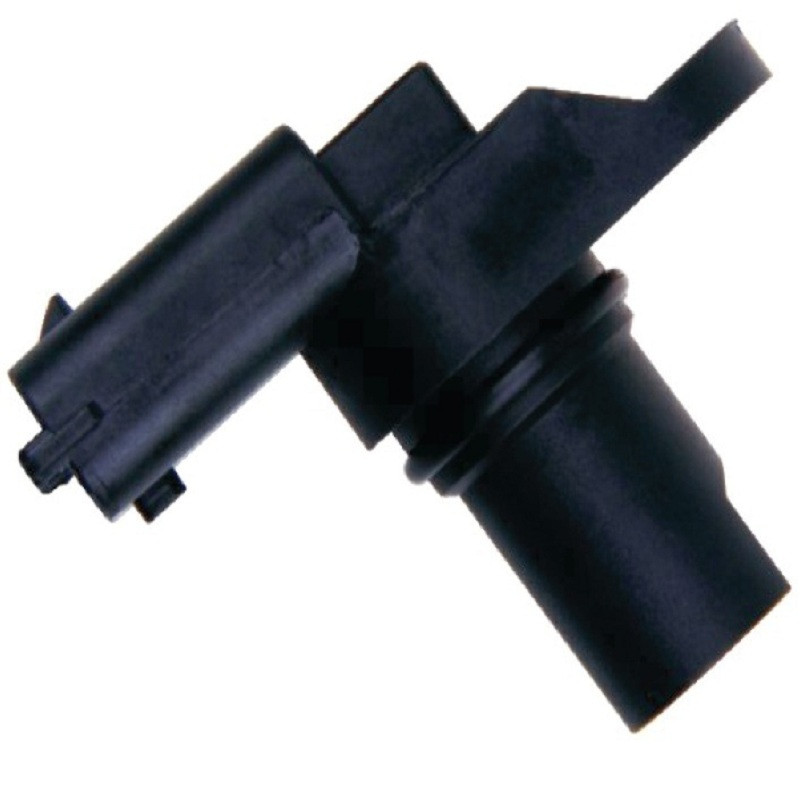

نام کالا : سنسور میل سوپاپ زیمنس

سنسور میل سوپاپ

در قسمت انتهای میل سوپاپ و در مقابل یک زائده دایره ای شکل قراردارد

:وظایف سنسور میل سوپاپ

• تفکیک موقعیت سیلندر یک در نقطه بالا نسبت به موقعیت اعلام شده توسط سنسور دور موتور
• کوئل و انژکتور ها را کنترل میکند
• مقدار آوانس جرقه را برای جلوگیری از ضربه یا کوبش کنترل می کند.
• شناسایی سیلندر ها برای جرقه و پاشیدن در مرحله های مختلف
• احتراق ناقص را مشخص می کند.
•
• :ساختار داخلی میل سوپاپ

سنسور میل سوپاپ شامل یک المنت سنسورهاد و یک قطعه نیمه هادی می باشد که جریان از آن عبور می کند.
مدار الکتریکی سنسور موقعیت میل سوپاپ دارای یک سوکت سه پایه می باشد.
پایه ۱ :تغذیه ولتاژ ۱۲ ولت یا ۵ ولت مثبت
پایه ۲ :ارسال سیگنال با دامنه مربعی شکل ( برای شناسایی سیلندر ها)
پایه ۳ :سیم اتصال بدنه

شکل کار سنسور میل سوپاپ

این سنسور با اثر الکتریکی مغناطیسی هال کار می کند. بدین ترتیب که جریان در داخل این سنسوربه وسیله یک میدان مغناطیسی منحرف می شود و ولتاژ دو سر سنسور تغییر میکند و باعث ایجاد پالس های مربعی شکل می گردد. هر گاه بر آمدگی انتهای میل سوپاپ از جلوی این سنسور عبور کند به علت ولتاژ منفی سطح فاز میدان تغییرمی کند و سیگنال ارسال شده به صفر می شود. همچنین در زمانی که بر آمدگی میل سوپاپ روبروی سنسور قرارندارد سیگنال ارسالی ۱۲ ولت مثبت می باشد

عیب یابی

در صورت خرابی این سنسور ، خودرو ریتارد کار می کند. لازم به ذکر است که این سنسور در خودرو های با انژکتور ترتیبی استفاده می شود. و در صورت خرابی این سنسور مصرف سوخت بالا می رود.
